Ремонт высоковольтных преобразователей частоты VEDA Drive (Danfoss), TMEIC, LS, Hyundai N5000

Service & repair work for VEDA Drive, TMEIC, LS, Hyundai N5000 medium voltage drives

Первые проекты высоковольтных систем частотного регулирования реализованы специалистами Инженерного центра «АРТ» в 2001 году. Системы электропривода выполнялись по схеме с понижающим и повышающим трансформатором.

Ситуация изменилась с появлением на рынке доступных высоковольтных преобразователей частоты. В большинстве новых проектов применены преобразователи Hyundai N 5000 и VEDA Drive.

Инженерный центр «АРТ» осуществляет техническую поддержку как собственных проектов, так и проектов некоторых партнеров. В том числе, выполняем:

  • ремонт высоковольтных преобразователей частоты Hyundai N 5000 (Hyundai HI);
  • ремонт высоковольтных преобразователей частоты VEDA Drive (Danfoss);
  • ремонт высоковольтных преобразователей частоты LS;
  • ремонт высоковольтных преобразователей частоты TMEIC (Toshiba-Mitsubishi).

Просто спросить...?

Диагностика и планово-предупредительный ремонт высоковольтных преобразователей частоты TMEIC на угольной шахте

Смотреть это видео на Rutube или Дзен

Планово-предупредительный ремонт высоковольтных преобразователей частоты требуется прежде всего на объектах с тяжелыми режимами работы и условиями окружающей среды. Это могут угольные шахты и разрезы, месторождения нефти и газа, предприятия целлюлозно-бумажной отрасли и др.

Пренебрежение ППО и ППР высоковольтных преобразователей частоты приводит к тяжелым авариям.

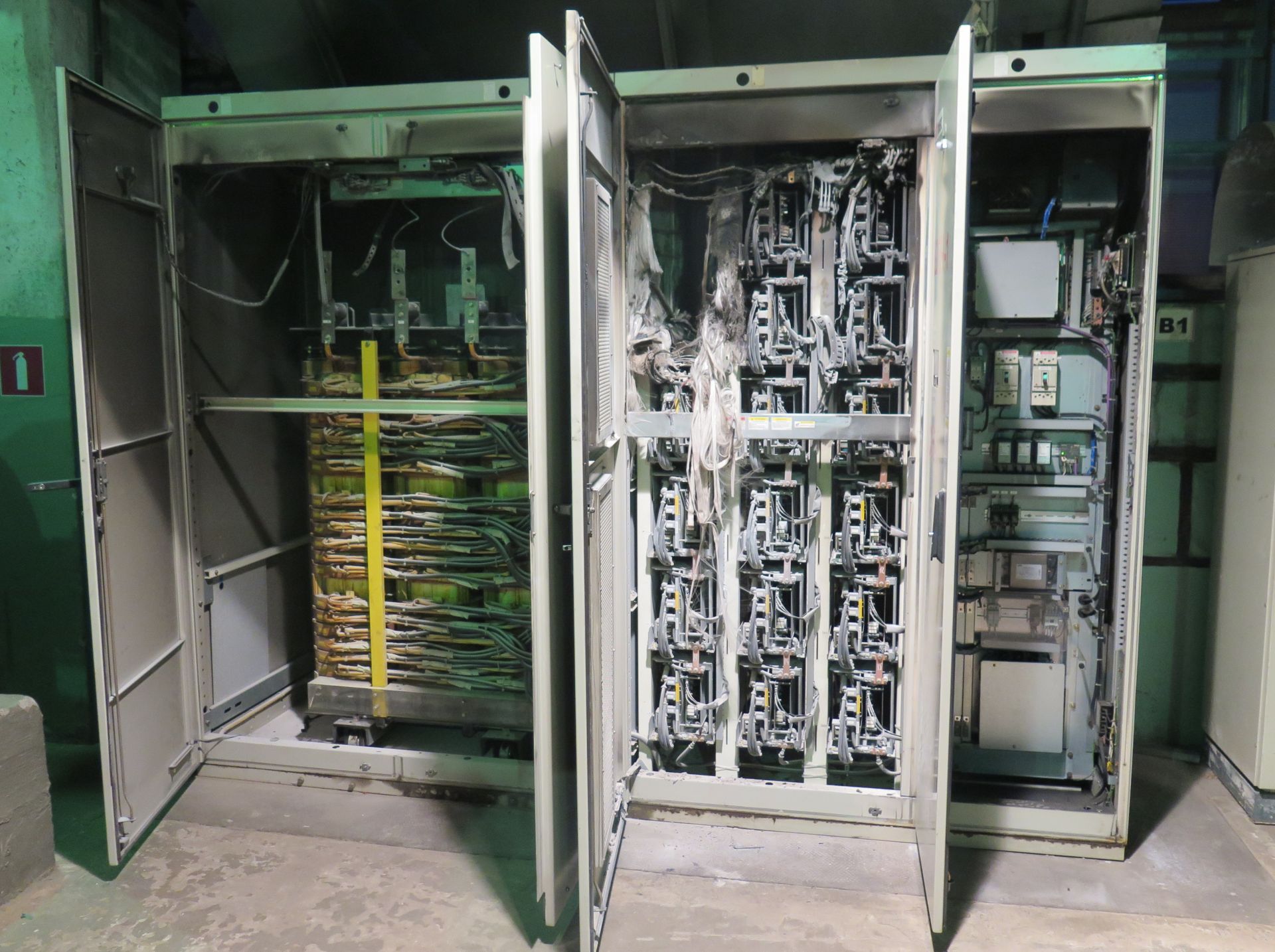

Последствия возгорания в инверторном блоке высоковольтного преобразователя частоты. Ячейки высоковольтного преобразователя частоты.
Последствия возгорания в инверторном блоке высоковольтного преобразователя частоты Ячейки высоковольтного преобразователя частоты, с которых началось возгорание в инверторном блоке

Выполняем предупредительный и восстановительный ремонт (после аварий) высоковольтных преобразователей частоты.

Восстановительный ремонт высоковольтных преобразователей частоты на примере Hyundai N 5000 и TMEIC

Смотреть это видео на Rutube или Дзен

Ремонт ячеек (cells) высоковольтных преобразователей частоты производится, как правило, в сервисном центре. При этом применяется весь парк приборов, программного обеспечения, специализированные блоки питания и симуляторы систем управления.

Ремонт ячеек высоковольтного преобразователя частоты TMEIC Ремонт ячеек высоковольтного преобразователя частоты Siemens
Ремонт ячеек (cells) высоковольтного преобразователя частоты TMEIC Ремонт ячеек (cells) высоковольтного преобразователя частоты Siemens - ROBICON

Выполняем замену конденсаторов ячеек (cells) высоковольтных преобразователей частоты, находящихся в эксплуатации более 7 – 10 лет. Это снижает риски аварий (при разгерметизации конденсаторов) и позволяет продлить срок полезного использования высоковольтных преобразователей частоты.

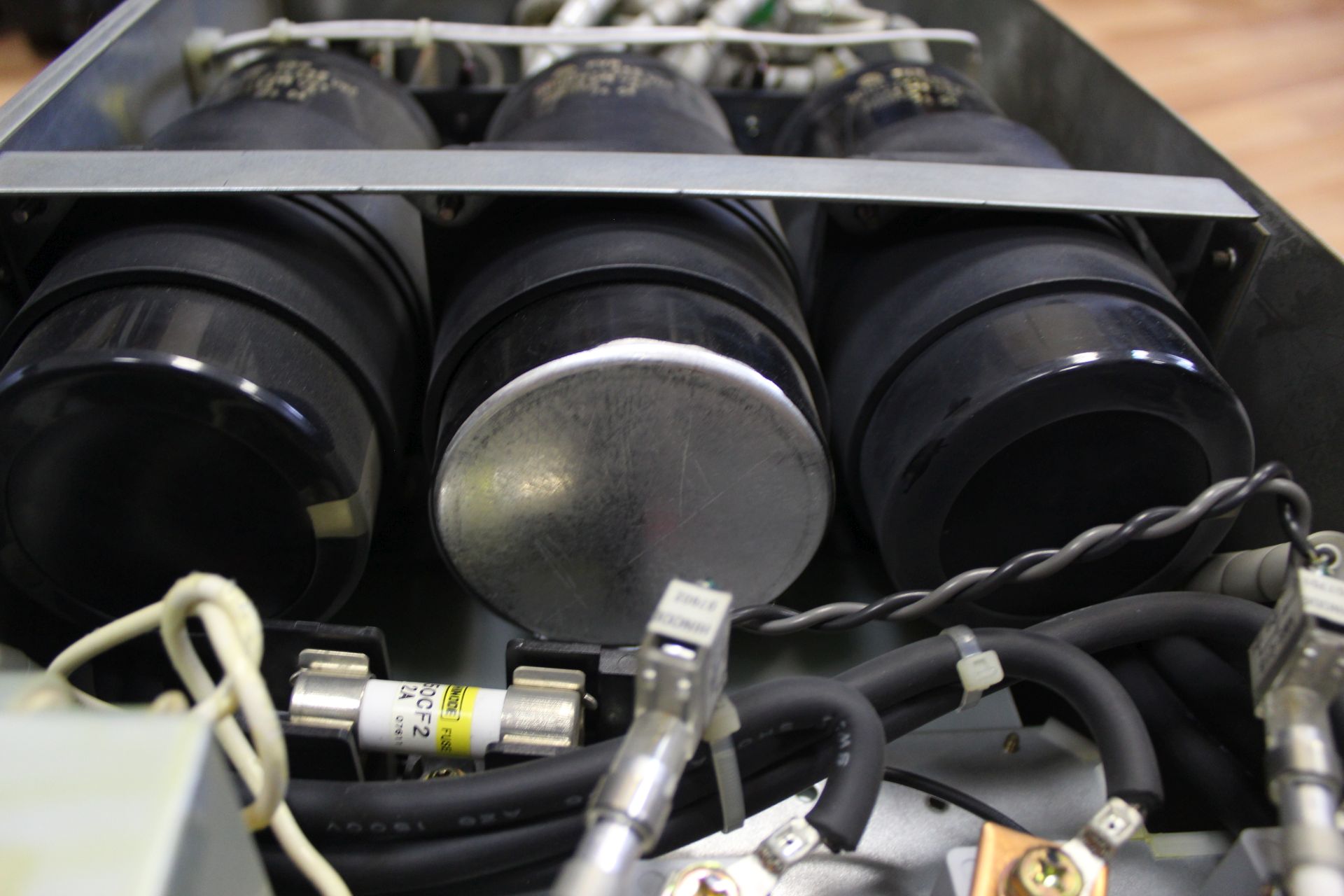

Замена дефектного конденсатора ячейки Формовка новых конденсаторов
Замена дефектного конденсатора ячейки (cell) высоковольтного преобразователя частоты TMEIC Формовка новых конденсаторов перед установкой в ячейки (cells) высоковольтного преобразователя частоты

При необходимости, диагностика и ремонт ячеек проводятся на объекте Заказчика.

Ремонт ячеек высоковольтного преобразователя частоты LSMV Ремонт ячеек высоковольтного преобразователя частоты VEDA Drive (Danfoss).
Ремонт ячеек (cells) высоковольтного преобразователя частоты LSMV 060F Ремонт ячеек высоковольтного преобразователя частоты VEDA Drive (Danfoss)

После установки ячеек в шкаф инвертора проводятся электрические испытания. Привод параметрируется и включается под напряжение (с разомкнутыми выходными цепями).

Установка ячеек в шкаф инвертора Параметрирование высоковольтного преобразователя частоты
Установка ячеек в шкаф инвертора высоковольтного преобразователя частоты Параметрирование высоковольтного преобразователя частоты перед включением

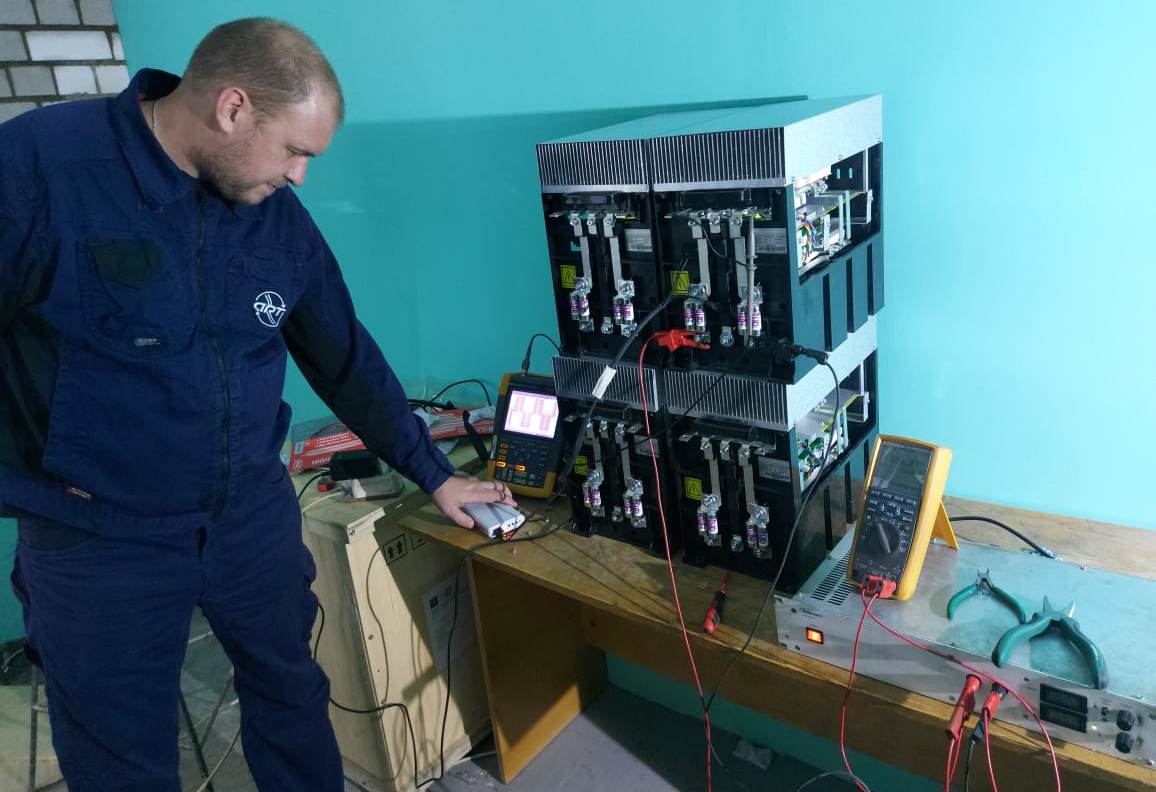

Ячейки проверяются на функционирование в составе преобразователя частоты.

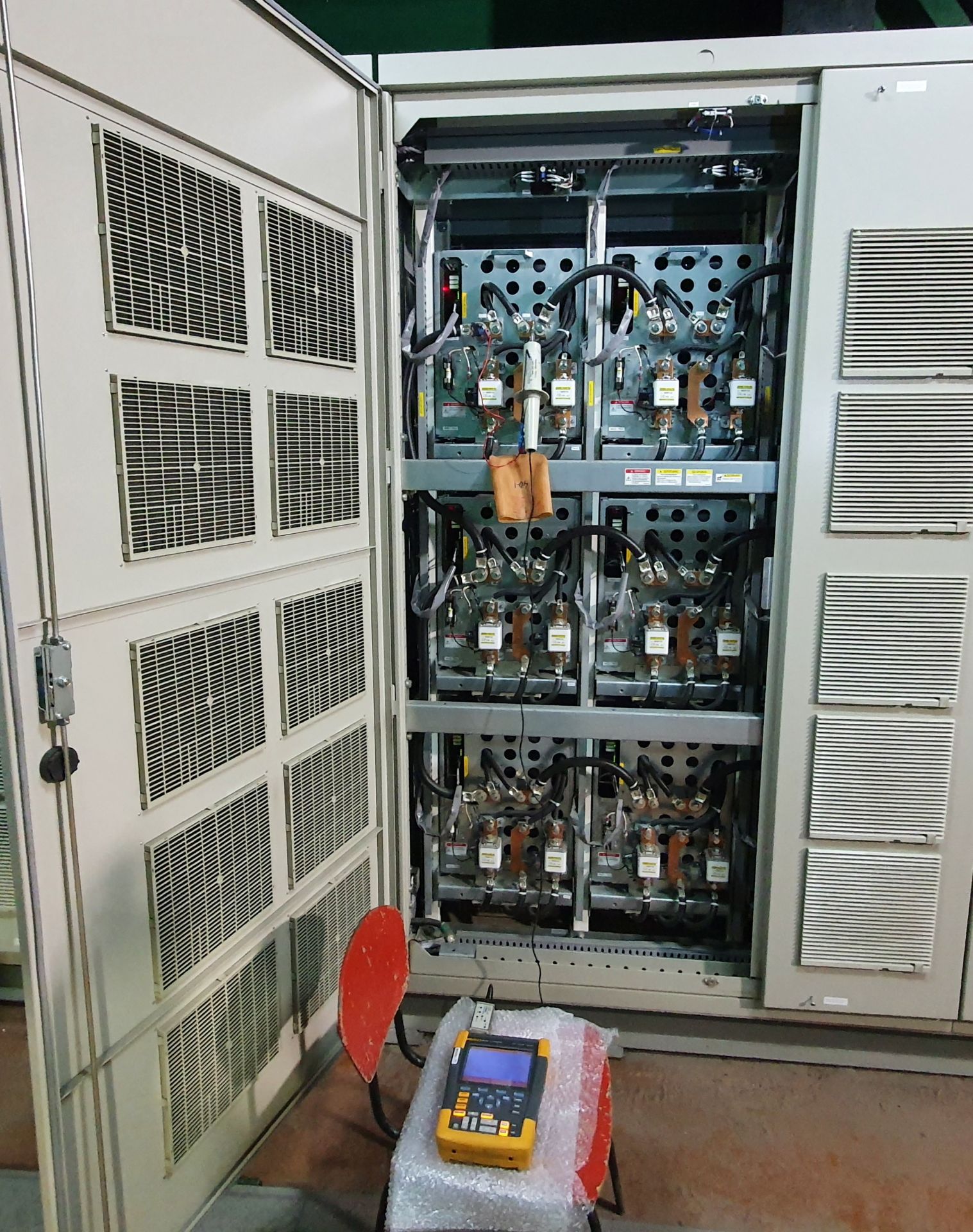

Осциллограф с делителем позволяет измерять непосредственно форму выходного напряжения высоковольтного преобразователя частоты.

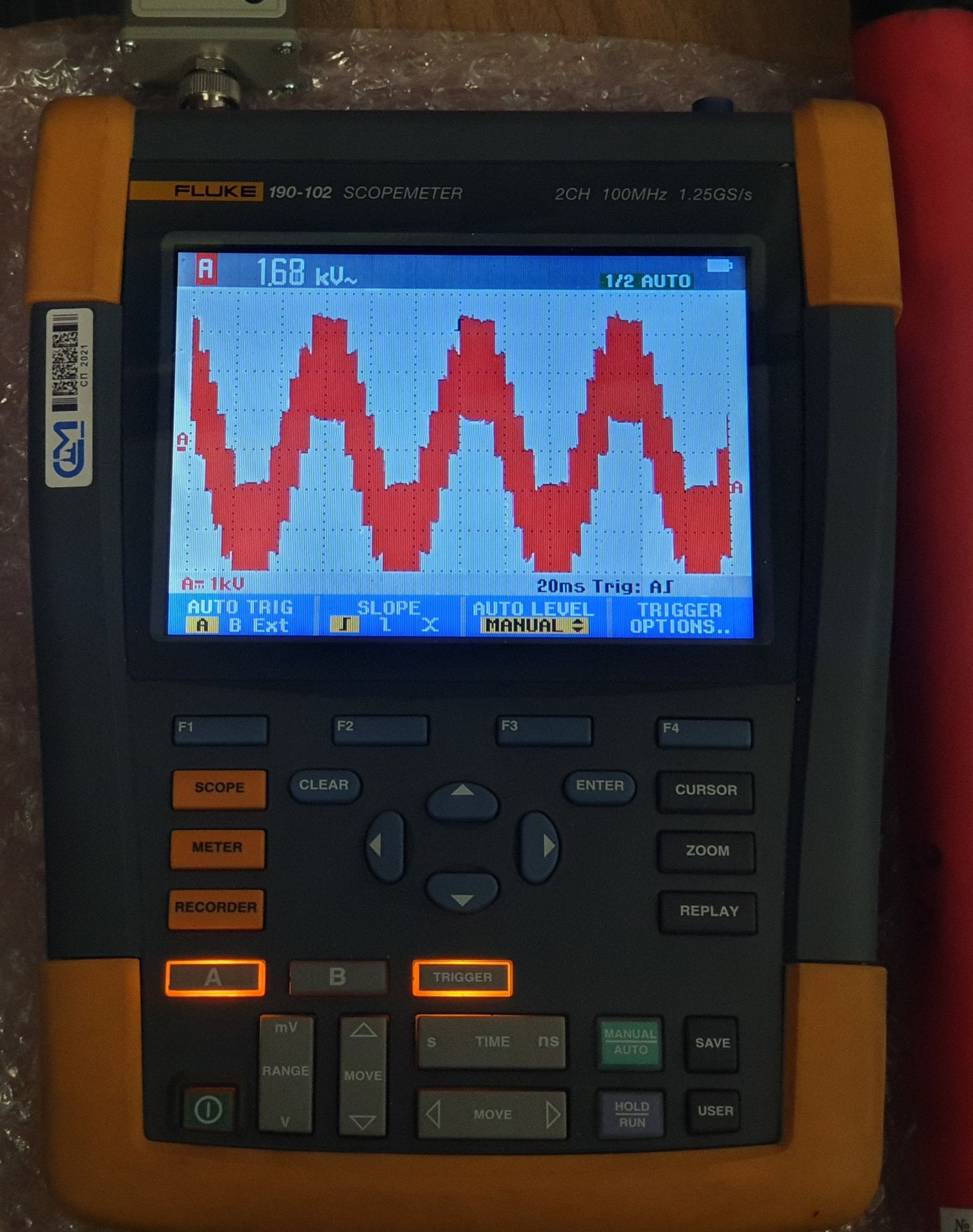

Форма выходного напряжения Форма выходного напряжения инвертора
Форма выходного напряжения на одной из ячеек высоковольтного преобразователя частоты Форма выходного напряжения инвертора высоковольтного преобразователя частоты (номинальное напряжение 6 кВ)

Ремонтный персонал Инженерного центра «АРТ» имеет разрешительные документы по охране труда, электробезопасности, пожарной безопасности, сертификаты РМРС, BOSIET и др.

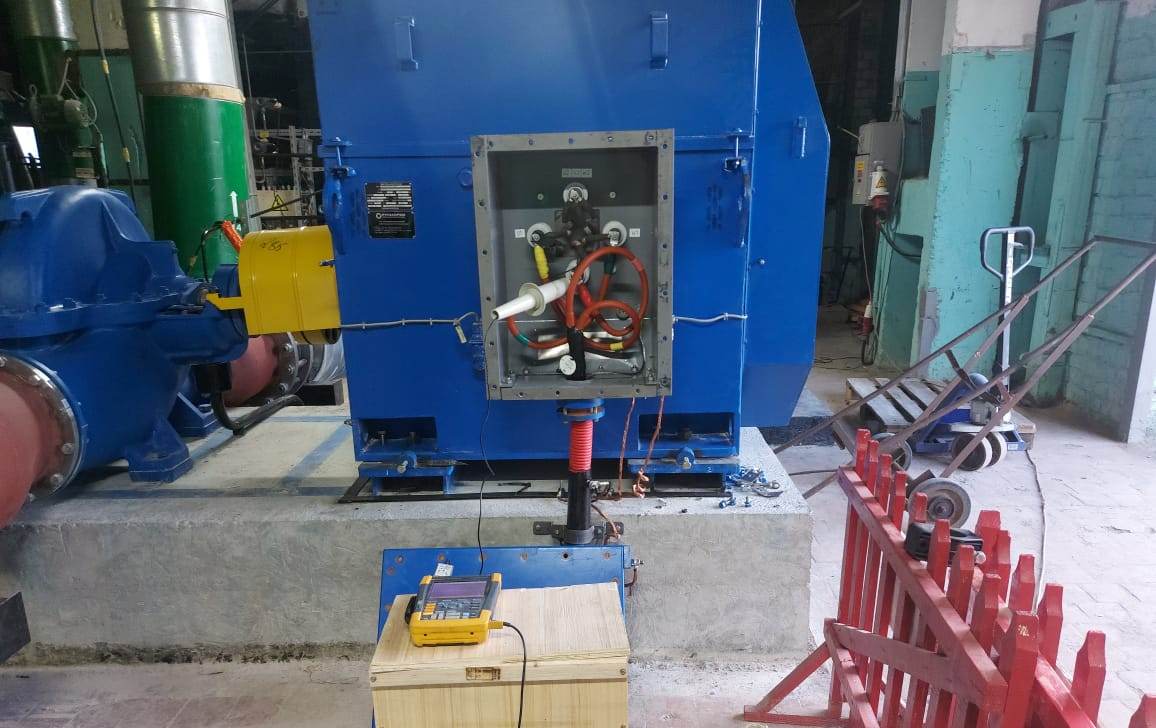

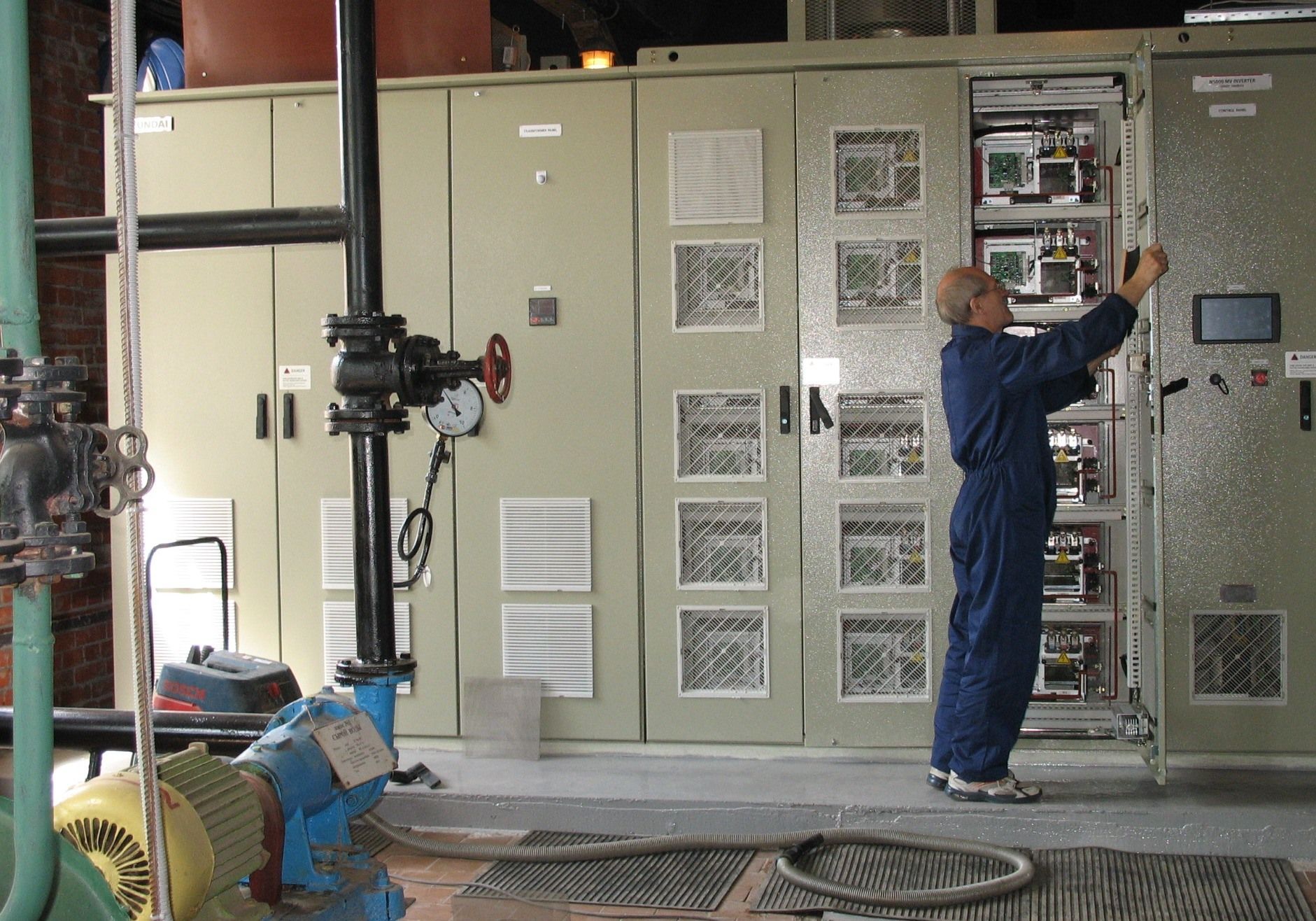

Планово-предупредительное обслуживание Индивидуальные испытания высоковольтного преобразователя частоты
Планово-предупредительное обслуживание высоковольтного преобразователя частоты Hyundai N 5000 Индивидуальные испытания высоковольтного преобразователя частоты Hyundai N 5000 после проведения ППО

Полезно знать

Многие высоковольтные преобразователи частоты требуют устройства отдельного контура заземления для цепей управления. При отсутствии такого контура возможны сбои в работе контроллера и непроизвольные отключения привода.

Предложения Инженерного центра «АРТ»

Диагностика высоковольтных преобразователей частоты и определение дефектных компонентов.

Замена ячеек (при наличии резерва).

Ремонт ячеек (замена IGBT модулей, диодных сборок, конденсаторов звена постоянного тока и др.)

Индивидуальные испытания привода после ремонта и участие в комплексном опробовании.
